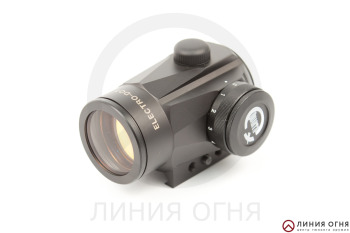

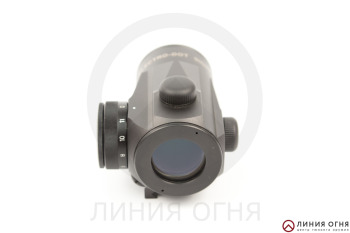

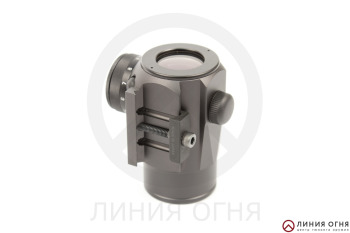

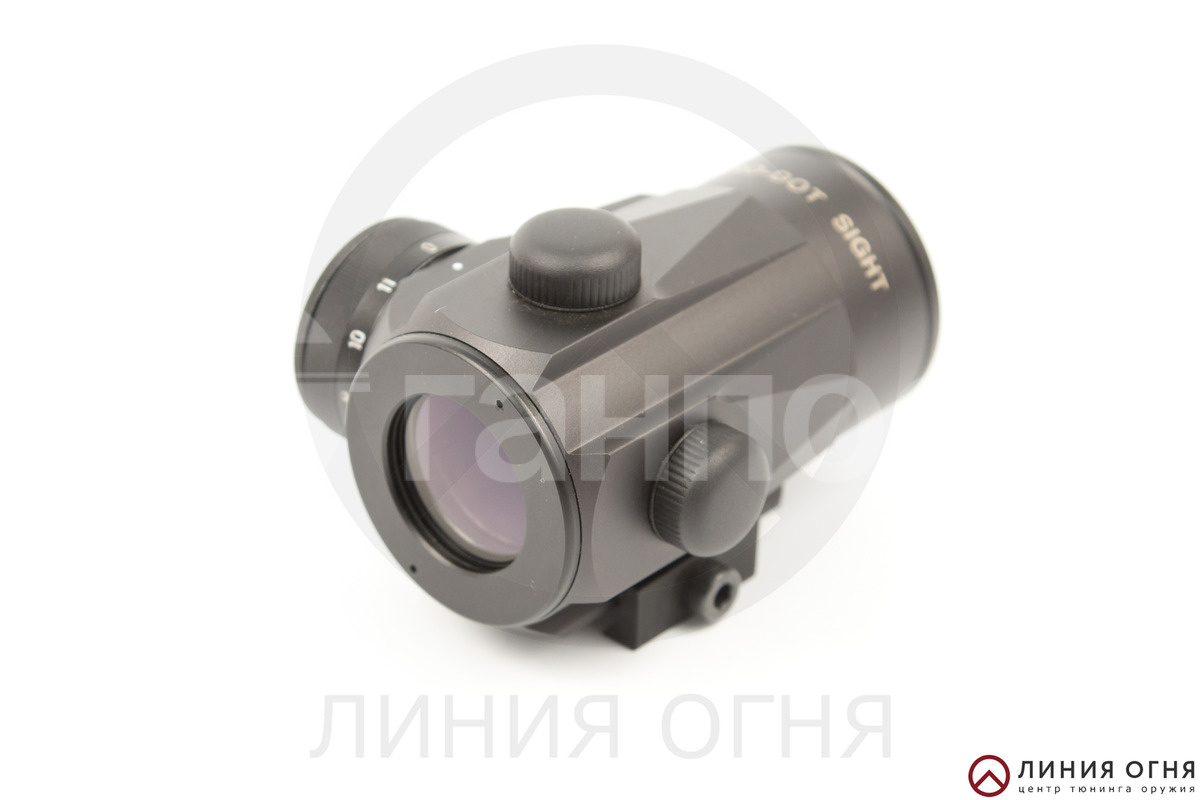

Коллиматорный прицел Quarta TS-70

Тип коллиматора: закрытый Кратность увеличения: 1.0 Диаметр объектива, мм: 28 Прицельная марка: светящаяся точка (7 уровней яркости) Поле зрения на 100 м, м: 13,7 Цена щелчка (деления) механизма ввода поправок (мм на 100 м), мм: 35,6 Длина прицела, мм: 70 Ширина прицела, мм: 55 Масса, г: 155 Питание: 1 литиевая батарея типа CR2032 (3В) Коллиматорный прицел TS-70 разработан, чтобы помочь быстро и точно выполнить прицеливание и произвести выстрел. Прицел оснащен стандартным основанием Weaver, которое позволяет с легкостью устанавливать его на любое огнестрельное оружие, на которое может быть установлена планка Weaver или Picatinny. УСТАНОВКА Планки для данной модели прицела могут быть установлены на пистолеты и нарезное оружие. Благодаря основанию Weaver установка прицела TS-70 осуществляет на планки Weaver или Picatinny. Планка устанавливается между прицелом и оружием и служит надежным основанием, предотвращающим смещение прицела, что может стать причиной неточности выстрела. При установке планки любого типа убедитесь в том, что она точно совмещена с направляющими. Затем установите прицел и зафиксируйте его на планке при помощи двух винтов с шестигранным углублением. Для установки на пистолет могут быть использованы несколько типов планок, все они предусматривают использование металлической пластины, устанавливающейся на место целика. Снимите целик с затвора. При выполнении данной операции следуйте инструкции по эксплуатации, прилагаемой к пистолету, или обратитесь к оружейному мастеру. После демонтажа целика установите на планку на его место на затворе пистолета. В любом случае при установке коллиматорного прицела ставится основание, служащее ровной платформой для кронштейна/планки. Прицел будет находиться приблизительно на одном уровне с затвором пистолета. Зафиксируйте прицел при помощи двух винтов с шестигранным углублением. УСТАНОВКА И ЗАМЕНА БАТАРЕЙКИ Коллиматорные прицелы TS-70 работают от литиевой батарейки СR2032. Данный элемент питания широко распространен и используется во многих электронно-бытовых приборах. Батарейка располагается в специальном отсеке, расположенном в левой части прицела. Снимите крышку с отсека батареи при помощи небольшой монеты, для этого вставьте монету в специальную выемку и поверните против часовой стрелки. Разрешается производить замену батарейки в любой момент, рекомендуется не допускать ее полной разрядки или заменять батарейку не реже одного раза в год. Вставьте батарейку положением «+» вверх. Во время хранения прицела рекомендуется извлекать батарею. ПРИСТРЕЛКА ПРИЦЕЛА Рекомендуется пристрелку прицела производить в отведенном для этого месте. Зафиксируйте оружие и выполните серию из двух или трёх выстрелов. Затем определите величину поправок, которые необходимо ввести, чтобы обеспечить попадание серии выстрелов в центр мишени. 1. Ввод вертикальных (E) и горизонтальных (W) поправок - Снимите водонепроницаемые крышки с механизмов ввода вертикальных и горизонтальных поправок. Введите необходимые поправки на механизмах вертикальных и горизонтальных поправок для того, чтобы сдвинуть точку попадания к центру мишени. Каждое деление на механизмах ввода поправок равно 1/4 МОА (угловой минуты) и соответствует поправке на 1/4 дюйма на 100 ярдов (0,7 см на 100 м). При вводе поправок для пистолета, пристрелянного с расстояния 20 ярдов (18,28 м), следует действовать соответствующим образом. Для расстояния в 20 ярдов (18,28 м) каждое деление на механизме ввода поправок соответствует 1/20 дюйма (0,13 см) 2. После введения необходимых поправок установите водонепро-ницаемые крышки на место и произведите еще одну серию из трех выстрелов с пристрелянного расстояния. При необходимости даль-нейшего ввода поправок повторите указанные операции. НАСТРОЙКА ЯРКОСТИ Коллиматорный прицел TS-70 оснащен визирной сеткой в виде красной точки, настройка которой может быть произведена через ряд установок. Данная функция позволяет регулировать яркость визирной сетки в зависимости от условий освещенности, в которых производится стрельба. ГАРАНТИЯ Гарантия распространяется на коллиматорный прицел TS-70, используемый в нормальных условиях, и действует 12 месяцев, в случае если иное не предусмотрено местным законодательством. Гарантия не распространяется на элементы питания. При возникновении гарантийного случая обратитесь в магазин, где был куплен прицел, чтобы организовать возврат изделия производителю.
