Кронштейн Кочевник-4

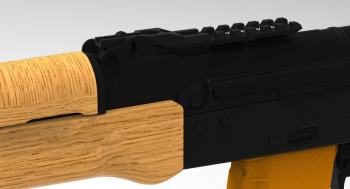

Габариты: 122 × 21 × 11,5 мм Кронштейн Кочевник-4 предназначен для установки небольших коллиматорных прицелов и имеет наименьшую высоту планки относительно оси ствола. Имеет нерегулируемый целик. Кронштейн Кочевник-4 предназначен для установки коллиматорных весом до 400 грамм, а также может использоваться как нерегулируемый целик. Для монтажа кронштейна на оружие необходимо произвести его неполную разборку. Для этого нужно отстегнуть магазин и убедиться в отсутствии патронов в патроннике, снять крышку ствольной коробки, извлечь затворную раму с завтором и отстегнуть газовую трубку. Затем необходимо демонтировать штатный целик и извлечь пружину целика. Закрепляем автомат в горизонтальном положении. Устанавливаем кронштейн на место штатного целика. При этом выступы прицельной колодки должны попасть в проушины планки (Кочевник-4 без проушин, передний торец планки должен примерно совпасть с передним торцом прицельной колодки). При плотной посадке можно использовать резиновый молоток. Необходимо чтобы нижние опорные поверхности планки плотно легли на горизонтальные поверхности колодки целика. Если планка встала криво с завалом в сторону приклада, а между передней и нижней поверхностью планки и колодкой целика есть зазор, то необходимо сдвинуть планку немного назад (в сторону приклада), затем осадить её резиновым молотком (через деревянную проставку в случае его отсутствия) и обязательно подбить планку вперёд до упора, постучав по заднему торцу. Затем берём гайку на палец таким образом, чтобы боковые выступы оказались по краям. Со стороны приклада через полость для затворной рамы подводим гайку так, чтобы центры отверстий на гайке и планке совпали. Поднимаем гайку вверх до упора. Вставляем винт в отверстие на кронштейне. Удерживая гайку пальцем затягиваем винт шестигранником. Планка установлена. Второй винт запасной.
