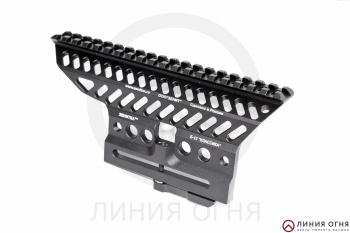

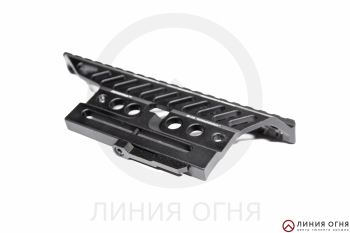

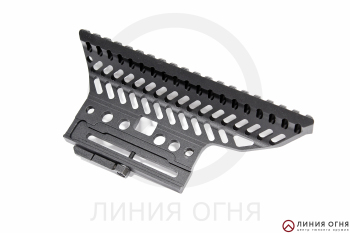

Боковой кронштейн Зенит Б-13

Масса: 175 ± 5 г Габаритные размеры: (88х45х200) ± 5 мм Длина планки Пикатинни: 200 ±5 мм Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С Гарантийный срок хранения и эксплуатации: 60 мес. Кронштейн над ствольной коробкой Зенит Б-13 является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета. Кронштейн Б-13 устанавливается на штатную базу "Ласточкин хвост", расположенную на ствольной коробке АК-74М, 103, 104, 105, карабинов Сайга МК, Сайга МК-03, Сайга 410 и обеспечивает установку на оружие прицельных приборов. Формирует планку Пикатинни над ствольной коробкой оружия. Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов. Преимущества при эксплуатации: небольшой вес и прочность; при одновременном использовании с прикладами ПТ-1 или ПТ-1С можно сложить приклад с фиксацией с установленным на карабин кронштейном Б-13; возможность быстрой установки на оружие и снятия с оружия; возможность двойной фиксации на штатной базе "Ласточкин хвост"; при установке на оружие не закрывает штатное прицельное приспособление оружия. Комплектность поставки : Кронштейн над ствольной коробкой Б-13 -1шт; Шестигранный ключ -2шт; Руководство по эксплуатации -1шт. Для установки на оружие необходимо : Установить рычаг-фиксатор кронштейна в положение "открыто". Надеть Б-13 на боковую планку ствольной коробки оружия, сдвигая Б-13 от приклада к стволу. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13 не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия: перевести рычаг в положение "открыто", шестигранным ключом ослабить стопорный винт, расположенный на рычаге, винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13 на боковой планке ствольной коробки и закрутить ключом стопорный винт, повернуть рычаг-фиксатор в положение "закрыто".
