Кронштейн быстросъемный ЗЕНИТ Б-13Н Классика для СВД, Тигр

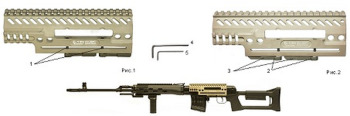

Планка Б-13Н является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием. Масса: 210+/-10г. Габаритные размеры: (73х43х205)+/-5мм. Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С. Планка над ствольной коробкой Зенит Б-13Н устанавливается на штатную базу «Ласточкин хвост», расположенную на ствольной коробке СВД , коробке «Тигр» и обеспечивает установку на оружие прицельных приборов. Формирует планку Пикатинни над ствольной коробкой оружия. Позволяет устанавливать на оружие как отдельные оптические прицельные приборы, так и комбинацию приборов. Комплектность поставки: планка Б-13Н -1шт; шестигранный ключ -2шт; руководство по эксплуатации -1шт. Для установки кронштейна Б-13Н на оружие необходимо: Перед установкой планки Б-13Н на боковую планку ствольной коробки оружия необходимо установить рычаг 3 в положение соответствующее (Рис. 2). Надеть планку Б-13Н на боковую планку ствольной коробки оружия, сдвигая планку Б-13Н от приклада к стволу. Повернуть рычаг 3 в положение соответствующее (Рис.1), после чего проверить фиксацию планки Б-13Н на боковой планке ствольной коробки. Если после поворота рычага 3 в положение соответствующее (Рис.1) планка Б-13Н не зафиксировалась или зафиксировалась недостаточно жёстко на боковой планке ствольной коробки, необходимо произвести следующие действия: а. перевести рычаг 3 в положение соответствующее (Рис.2) б. ключом 5 ослабить стопорный винт 2 расположенный на рычаге 3. в. винтом 1 с помощью ключа 4 добиться момента начала фиксации планки Б-13Н на боковой планке ствольной коробки, ключом 5 закрутить до упора стопорный винт 2. г. повернуть рычаг 3 в положение соответствующее (Рис. 1).
