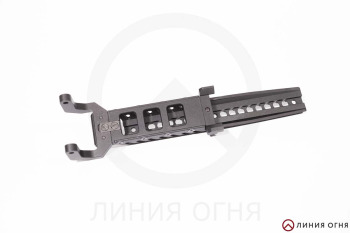

Кронштейн ЗЕНИТ Б-51 для ПК, ПКМ, ПКП

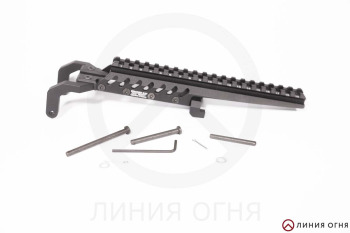

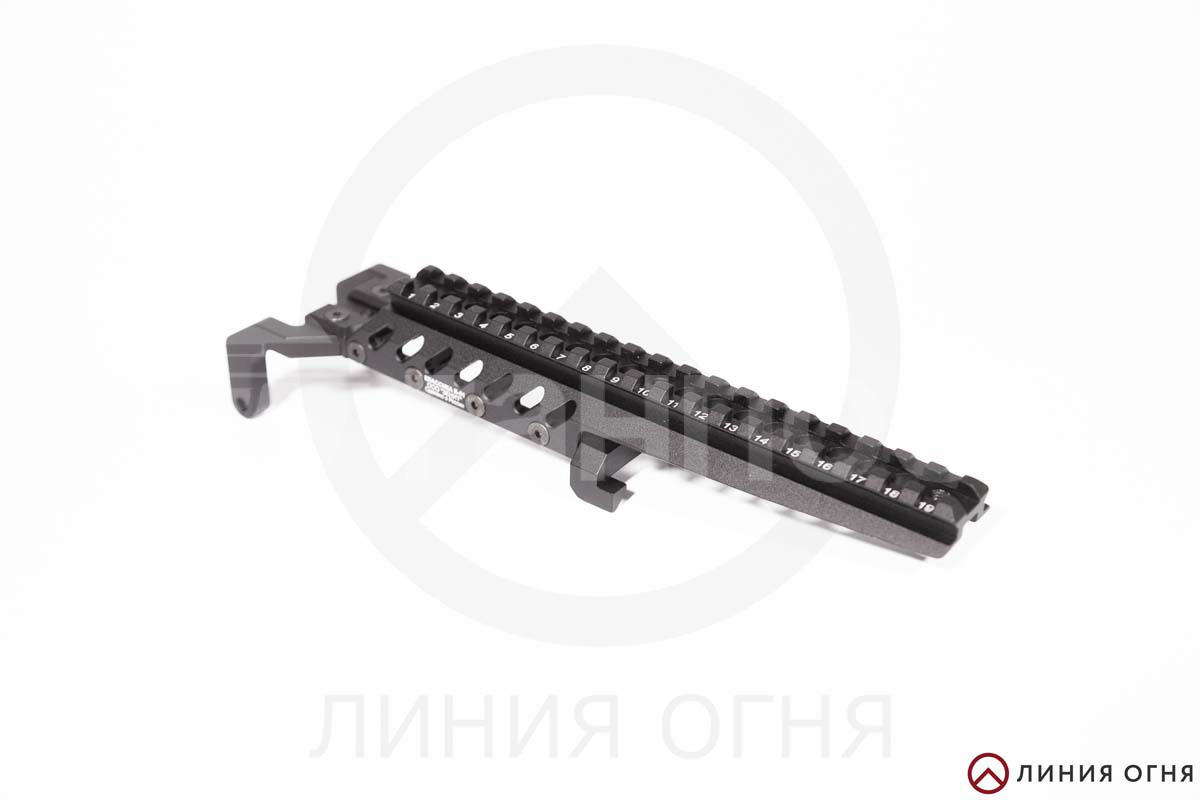

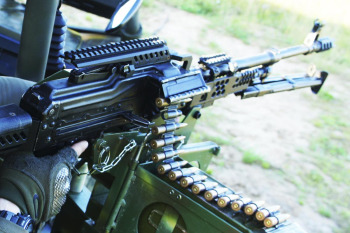

Масса: 225 ± 5 г Габаритные размеры: (257x59x62) ± 5 мм Рабочий диапазон температур окружающей среды: от -50°С до +50°С Гарантийный срок хранения и эксплуатации: 60 мес. Кронштейн Зенит Б-51 является комплектом цельнофрезерованных изделией, изготовленным из сплава Д16Т. Планка Б-51 совместима с пулемётами ПК, ПКМ, ПКП. Монтируется на крышку ствольной коробки пулемета Калашникова посредством замены штатной оси шарнира крышки ствольной коробки на ось, поставляемую в комплекте с кронштейном Б-51. Установленный кронштейн Б-51 формирует планку Пикатинни длиной 19 пронумерованных ячеек над крышкой ствольной коробки пулемета Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений. Комплектность поставки: Кронштейн Б-51 1 шт Шестигранный ключ 1 шт Выколотка оси 1 шт Ось 2 шт Шайбы 2 шт Шплинт 2 шт Руководство по эксплуатации 1 шт Для установки кронштейна Б-51 на оружие необходимо : Установить входящую в комплект поставки выколотку оси в упор к штатной оси крышки ствольной коробки перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки. Недопустимо выбивать штатную ось без выколотки! Что-то обязательно должно занимать место штатной оси. Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51, были совмещены с отверстием, в котором уже была установлена выколотка, и через них визуально прослеживалась выколотка оси крышки ствольной коробки Установить входящую в комплект поставки ось крышки ствольной коробки с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать осью выколотку, установленную ранее взамен штатной оси крышки ствольной коробки Установить на ось шайбу, а в отверстие оси - шплинт, и зашплинтовать его Подтянуть винт (под числом "9"), отжимающий кронштейн от крышки ствольной коробки ВНИМАНИЕ!!! Все винты в кронштейне Б-51 имеют правую (стандартную) резьбу. Во избежание выхода изделия из строя закручивать и откручивать винты нужно предельно аккуратно, полностью вставив ключ в винт. Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
