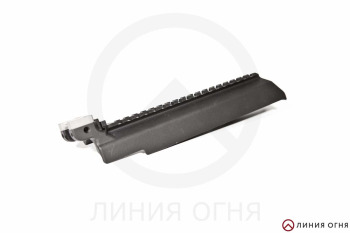

Крышка ствольной коробки Зенит Б-33АКСУ для АКС-74У

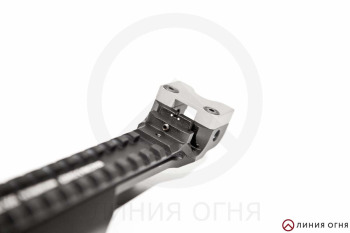

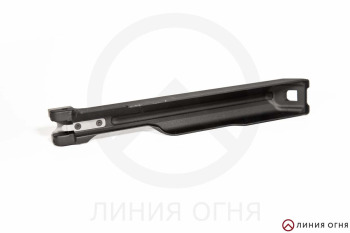

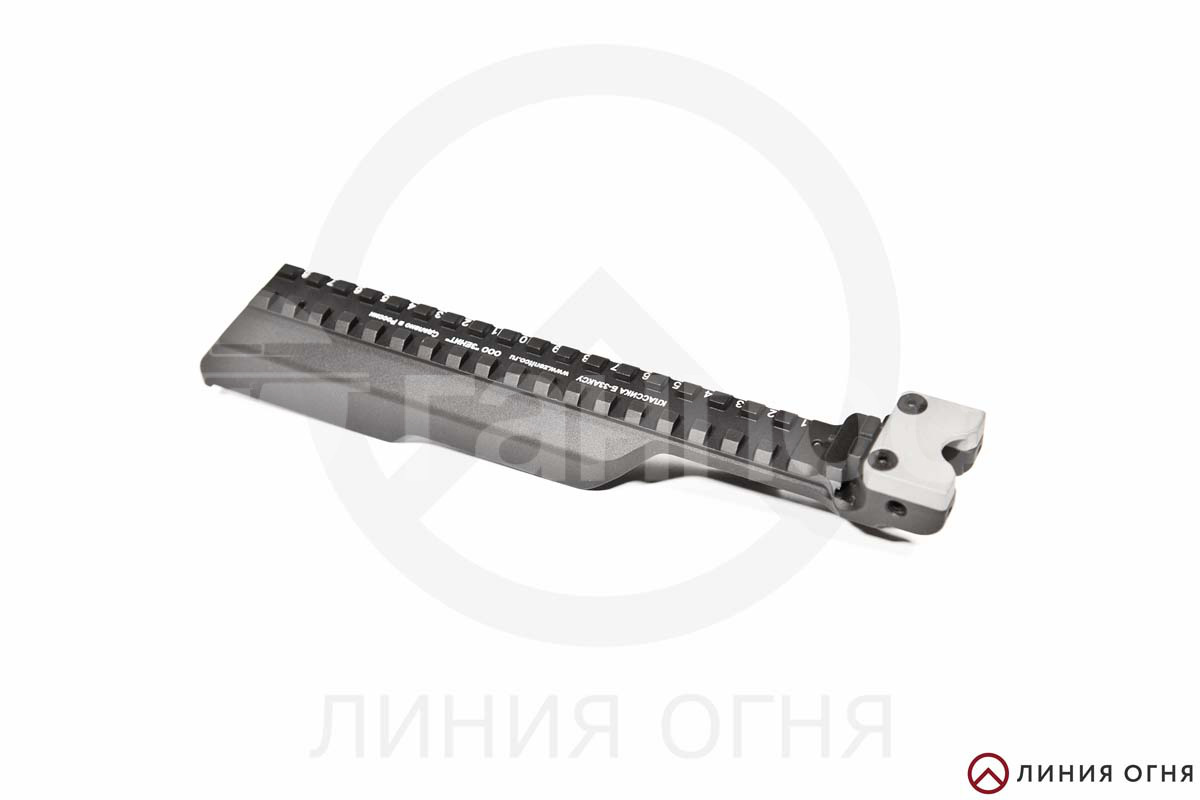

Масса крышки: 179 ± 10 гр. Материал: сплава алюминия Д16Т Крышка ствольной коробки с интегрированной планкой Пикатинни Б-33АКСУ совместима с АКС-74У и карабинами на его базе. Позволяет осуществлять установку различных прицельных приспособлений над ствольной коробкой АКС-74У. Крышка ствольной коробки Б-33АКСУ является фрезерованным изделием, изготовленным из сплава алюминия Д16Т. Формирует планку Пикатинни над ствольной коробкой АКС-74У, а также целик, позволяющий использование штатной мушки. Комплектность поставки Крышка ствольной коробки Б-33АКСУ 1 шт. Упор задний механизма возвратной пружины + направляющая 1 шт. Фиксатор резьбы 1 шт. Винт установочный М6х6 (широкий) 2 шт. Винт установочный М4х8 (узкий) 2 шт. Осевой фиксатор 2 шт. Шестигранный ключ 3 шт. Для установки крышки ствольной коробки Б-33АКСУ на оружие необходимо: Перед установкой убедитесь, что от оружия отсоединен магазин и оно разряжено. 1. Открыть штатную крышку ствольной коробки, извлечь штатную возвратную пружину в сборе и затворную раму с затвором. 2. Перед тем как начать выбивать ось крепления штатной крышки ствольной коробки, обратите внимание на фиксатор газовой трубки. Он подпружинен, после выбивания оси пружина может вылететь. Чтобы этого избежать, придерживайте место её нахождения, когда выбьете ось и начнёте снимать штатную крышку. 3. Выбить ось крепления штатной крышки. После выбивания штатной оси, аккуратно придерживая место нахождения пружины и фиксатор газовой трубки, выньте штатную крышку. 4. Убедитесь, что фиксатор газовой трубки с пружиной находятся в штатном месте. Их вынимать не надо. 5. Совместите отверстие крепления крышки Б-33АКСУ с отверстием оси крепления штатной крышки. Винты М6х6 и М4х8 рекомендуем посадить на фиксатор резьбы. 6. Возьмите один осевой фиксатор, поместите осью внутрь в резьбовое отверстие (1) на кронштейне Б-33АКСУ (см. Рис. 2) с одной из сторон. После этого вверните в то же отверстие винт установочный М6х6 (широкий) до упора, но не затягивая сильно. 7. Проделайте то же самое (см. п.6) с другой стороны крышки. 8. Затяните установочные винты М6х6 (широкие). 9. Закрутите винты М4х8 (узкие) в резьбовые отверстия в передней части крышки (см. Рис. 3). 10. Возьмите штатную возвратную пружину в сборе. Вам будет необходимо заменить штатные упор и направляющую на упор и направляющую из комплекта Б-33АКСУ. Для этого (см. Рис.4): 10.1. Зажать штатный возвратный механизм в тисках (можно и без тисков, но с тисками проще) так, как показано на фото. 10.2. Сжать пружину, развернуть направляющую возвратного механизма так, чтобы она встала перпендикулярно к упору возвратного механизма. 10.3. Снять с направляющей муфту. Придерживая пружину, вынуть направляющую, медленно снять пружину с упора. 10.4. Зажать упор возвратного механизма из комплекта Б-33АКСУ в тисках так, как показано на фото. 10.5. Сжать пружину. 10.6. Установить направляющую возвратного механизма из комплекта Б-33АКСУ перпендикулярно к упору возвратного механизма. 10.7. Установить на направляющую муфту. 10.8. Придерживая пружину, развернуть направляющую возвратного механизма так, как показано на фото. 11. Произвести сборку АКС-74У.
